Die Ideale Lösung für WASSERLEITUNGSBAU • Kabelschutzrohre • Kanalbau • Hausanschlüsse • FERNWÄRMELEITUNGEN

Gemeinsam verfügen wir über mehr als 20 Jahre Erfahrung im Baugewerbe bzw. dem Bereich der horizontalen Spülbohrtechnik und sind damit mit allen Arbeitsabläufen – von der Organisation und Abwicklung der Baustellen bis hin zur Nachbearbeitung und Dokumentation – bestens vertraut.

Warum grabenlos?

Bereits seit vielen Jahren beschäftigt uns die Idee des eigenen Unternehmens im Bereich des grabenlosen Leitungsbaus bzw. der horizontalen Spülbohrtechnik. Diese hat sich in vielerlei Hinsicht bewährt und bietet einige Vorteile gegenüber der herkömmlichen offenen Bauweise. Spülbohranlagen werden für die gesamte Leistungsnetzerrichtung eingesetzt, im Gegensatz zur herkömmlichen Rohrverlegung werden beim Horizontalspülverfahren die Rohre grabenlos verlegt

Aus unserer Sicht ist die gesteuerte Spülbohrtechnik aus dem modernen Baustellenalltag nicht mehr wegzudenken. Vor allem für folgende Aspekte ist die Lösung optimal.

Wirtschaftlichkeit

Die effektive Arbeitsweise spart Zeit und somit Geld

VERKEHRSTECHNISCH

Durch unsere Vorgehensweise wird der Verkehrsfluss kaum beeinträchtigt

BAULICHKEIT

Ressourcenschonend und platzsparend für andere Gewerke auf der Baustelle

UMWELTSCHUTZ

Wir schonen nicht nur Zeit und Geld sondern am wichtigsten - die Natur und das Baugebiet

Wie funktioniert die horizontale Spülbohrtechnik
Die Spülbohrtechnik bietet eine umweltschonende Alternative zu konventionellen Bauweisen. Sie verursacht eine relativ geringe Lärm- und Staubbelastung und durch den Bau von unterirdischen Kanälen wird nur minimal in die Ökologie eingegriffen. Des Weiteren ist mit vergleichsweise wenigen bis keinen Flurschäden oder Setzungen im Bereich der Bohranlage bzw. Baustellenumgebung zu rechnen. Wir bohren teilweise unter Straßen durch, auch hier bietet sich der Vorteil, dass der Verkehrsfluss dabei nur minimal beeinträchtigt wird. Durch geringe Aufbruch- und Wiederherstellungskosten arbeiten wir zudem auch kosteneffizient.
Der Ablauf einer horizontalen Spülbohrung wird in drei Abschnitte unterteilt:
Pilotbohrung > Aufweitbohrung > Einziehvorgang
01
Pilotbohrung

Pilotbohrung

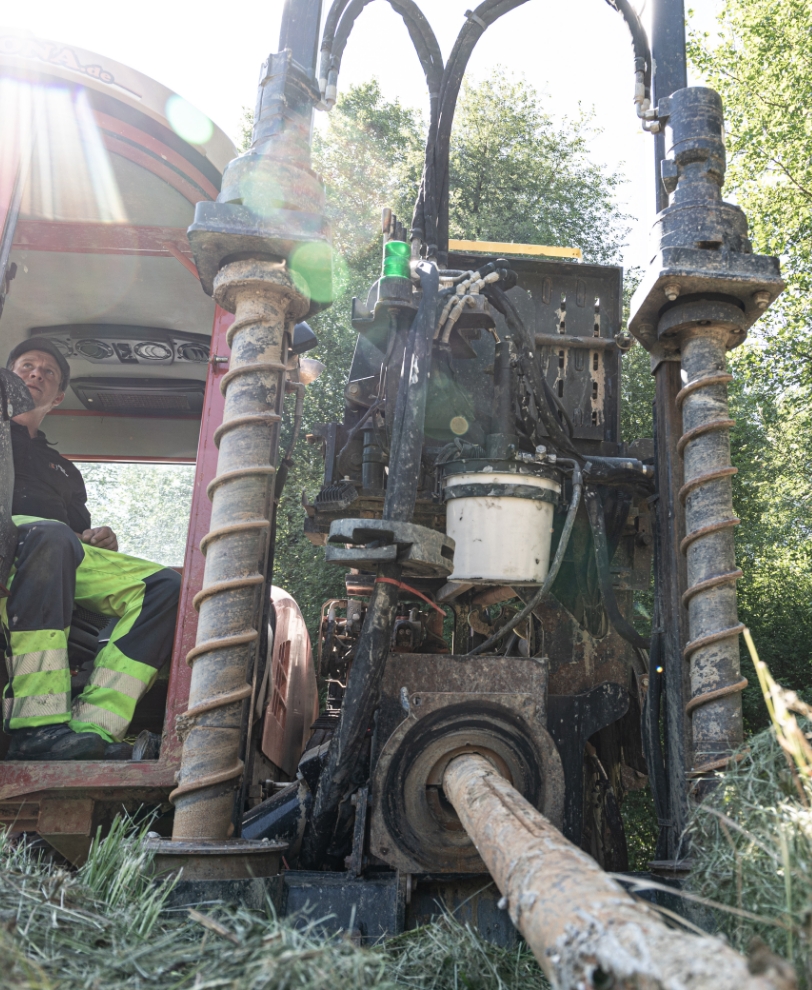

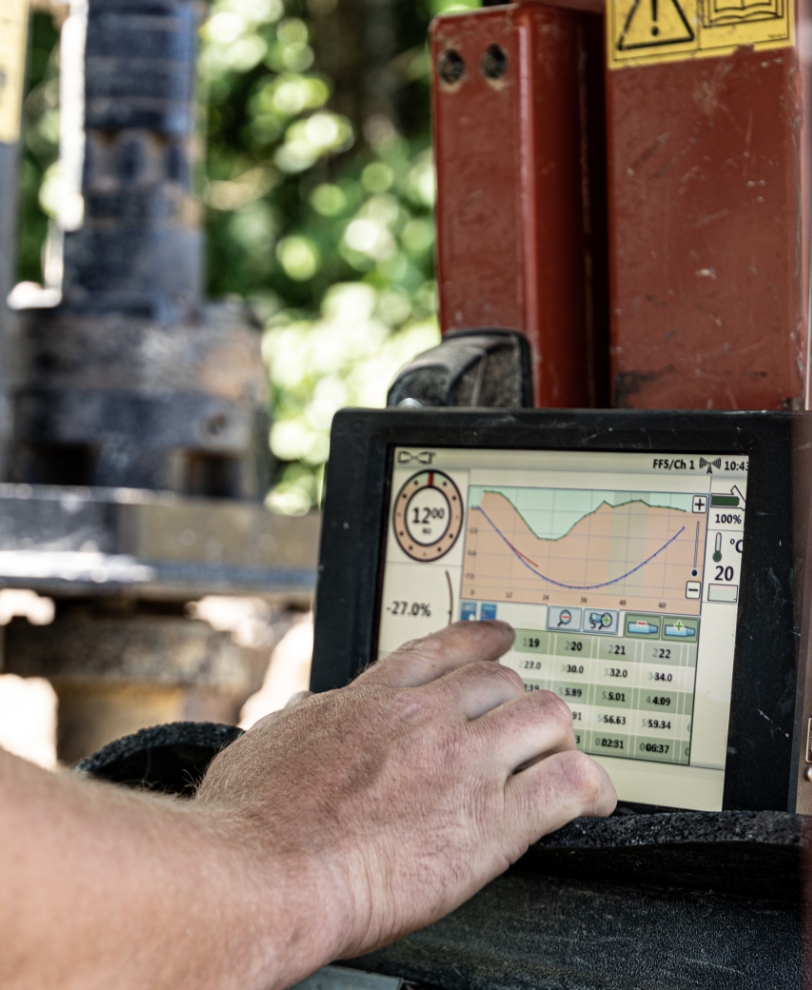

Nach exakter Positionierung des Bohrgeräts dringt die Pilotbohrung von der Oberfläche oder der Startgrube aus mit rotierendem und steuerbarem Spülbohrkopf in die Zielgrube vor. Das Lösen des anstehenden Bodens erfolgt durch einen am vorderen Ende befindlichen Bohrkopf. Je nach Bodenbeschaffenheit wird mit Hilfe einer Bentonitspülung die Pilotbohrung durchgeführt. Der abgebaute Boden wird über die Spülung am Bohrgestänge entlang in die Startgrube ausgetragen. Der Bohrvorgang wird dabei von zwei Personen durchgeführt – ein Arbeiter übernimmt dabei die Ortung des Bohrkopfes mittels Messtechnik, der zweite steuert den Bohrkopf von der Maschine aus. Durch die eingebaute Sonde, welche die Lage des Bohrkopfes messtechnisch erfasst, können Einbauten oder Hindernisse umfahren werden. Die Lage der Pilotbohrung wird dabei mit genauen Tiefenangaben dokumentiert.
02
AUFWEITBOHRUNG

AUFWEITBOHRUNG

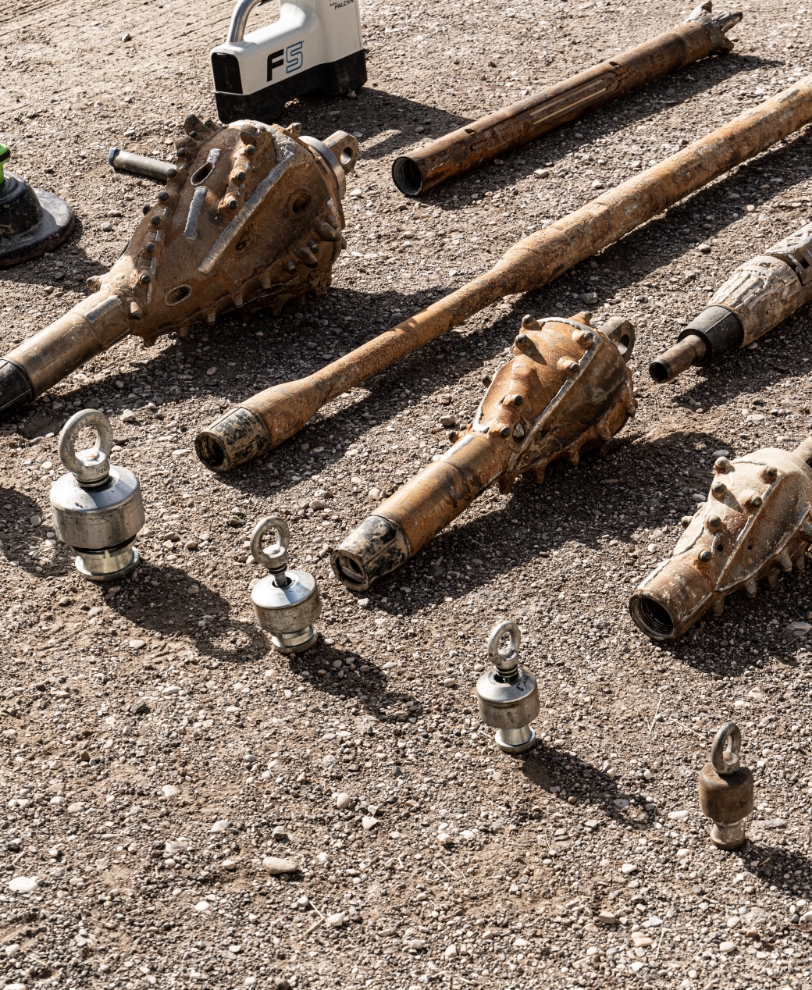

Je nach Durchmesser des einzuziehenden Rohres weiten wir die Pilotbohrung im Rückzugsverfahren auf die benötigte Dimension auf. Das abgebaute Erdreich wird dabei mittels Bentonitspülung bei der Start- und Zielgrube ausgetragen.
03
Einziehvorgang

Einziehvorgang
Ist der Bohrkanal auf den benötigten Durchmesser aufgeweitet, wird das Produktrohr am Aufweitkopf mit Hilfe eines Drehwirbels befestigt. Der Drehwirbel verhindert dabei, dass das Produktrohr zu rotieren beginnt und Beschädigungen werden somit verhindert.
Bodenklassen: 1 - 5, 6 und 7
Vortriebsleistungen Festgestein: 0,3 - 1 m/h
 Vortriebsleistungen Lockergestein: 10 - 20 m/h
Vortriebslänge: bis 150 m
Produktrohre: GGG, PE, PE-HD, PE-Xa bis DN 350
